Waktu Siklus dan Produktivitas Alat Berat

Waktu Siklus dan Produktivitas Alat Berat

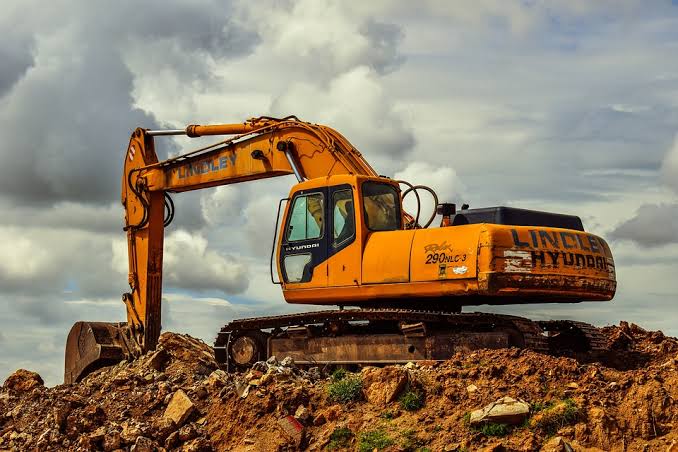

ESCAVATOR

Waktu siklus dan kerja excavator

Gerakan yang diperlukan dalam pengoperasian backhoe adalah :

Ada 6 gerakan dasar excavator yang mencakup gerakan-gerakan pada masing-masing bagian yaitu:

·       Gerakan boom : merupakan gerakan boom yang mengarahkan bucket menujutanah       galian.

·       Gerakan bucket menggali: merupakan gerakan bucket saat menggali material

·       Gerakan bucket membongkar: merupakan gerakan bucket yang arahnya berlawanan     saat menggali

·       Gerakan lengan: merupakan gerakan mengangkat lengan dengan radius sampai 100°

·       Gerakan slewing ring : gerakan pada as yang bertujuan agar bagian atas backhoe             dapat berputas sampai 360°

·       Gerakan stuktur bawah: digunakan untuk berpindah tempat jika area selesai digali.

Menghitung produktivitas Backhoe

Faktor-faktor yang mempengaruhi produktivitas backhoe

1.      Faktor Keadaan pekerjaan

Keadaan dan jenis tanah

·               Tipe dan ukuran saluran (jika membuat saluran)

·              Jarak pembuangan

·              Kemampuan operator

·              Job management/pengaturan operational dan sebagainya

2.      Faktor keadaan mesin

·             Attachment yang cocok untuk jenis pekerjaan yang bersangkutan

·             Kapasitas bucket

·            Waktu siklus banyak dipengaruhi oleh kecepatan travel dan sistem hidrolis

 Kapasitas pengangkatan

3.      Pengaruh kedalaman pemotongan dan sudut swing

Faktor dalamnya pemotongan dan faktor swing dapat dijelaskan sebagai berikut : Dalam pemotongan atau cutting yang diukur dari permukaan dimana excavator berada mempengaruhi kesulitan dalam pengisian bucket secara optimal dengan sekali gerakan mungkin diperlukan beberapa kali gerakan untuk dapat mencapai isi bucket yang optimal. Tentu saja kondisi ini mempengaruhi lama siklus. Menghadapi kondisi demikian, maka operator mempunyai beberapa pilihan :

• Mengisi bucket sampai penuh dengan beberapa kali gerakan, atau
• Mengisi dan membawa material seadanya dari hasil satu gerakan.

Dengan demikian dikatakan bahwa backhoe menggali material yang berada di bawah permukaan tempat alat tersebut berada. Pada perhitungan dalam mencari Produktivitas backhoe dipakai:

𝑄 = 𝑞 𝑥 3600 𝑥 𝐸/ 𝐶𝑚

Dimana :

Q   = Produktivitas per jam (m3/jam)

 q  = Produktivitas per siklus (m3)

PROGRAM STUDI TEKNIK SIPIL, FT - UNPAK  6

q = ql x k

q1     = kapasitas penuh bucket backhoe (m3)

k       = faktor bucket

Cm   = waktu (detik)

 E      = efisiensi  kerja

DUMP TRUCK

Waktu siklus DUMP TRUCK
Waktu siklus Loader tergantunf dari tipe Excavator, (crawler atau wheel)
b. Jumlah siklus Loader untuk mengisi DumpDUMPTRUCK sampai penuh (n).
Daya muat DumpDUMPTRUCK dapat dinyatakan dalam kapasitas volume atau berat muatan.
Kapasitas bucket dianggap kapasitas munjung atau tergantung material yang diangkut.
Faktor bucket ditentukan oleh sifat alamiah tanah yang digali/dimuat.

• Waktu angkut material dan waktu kembali :

Waktu angkut dan waktu kembali harus diperhitungkan dengan kondisi jalan

yang dilalui atau keadaan jalan seperti tanahan gelinding dan/atau tahanan kelandaian.

Urutan perhitungan produktivitasnya adalah sebagai berikut :
• Menghitung waktu siklus dari DumpDUMPTRUCK, yang meliputi :
1. waktu muat,
2. waktu angkut,
3. waktu bongkar muatan,
4. waktu untuk kembali,
5. waktu yang dibutuhkan DUMPTRUCKuntuk mengambil posisi dimuati kembali.
Waktu siklus adalah jumlah kelima waktu tersebut, yaitu :
D D
Cmt = n. Cms + —- + t 1 + —- + t 2 …………………… (1)
V 1 V 2
Waktu siklus DT = waktu muat + waktu angkut + waktu buang + waktukembali + waktu tunggu/tunda.
dimana,
n = ( C 1 / q 1 ) x K ……………………………… (2)
n = jumlah siklus yang diperlukan Loader untuk mengisi DumpDUMPTRUCK.
C 1 = kapasitas rata-rata DumpDUMPTRUCK (m3, cuyd).
q 1 = kapasitas bucket Loader (m3).
K = faktor bucket Loader.
Cms = waktu siklus Loader (menit).
D = jarak angkut DumpDUMPTRUCK (m, yd).
V 1 = kecepatan rata-rata DumpDUMPTRUCK bermuatan (m/min, yd/min).
V 2 = kecepatan rata-rata DumpDUMPTRUCK kosong (m/min, yd/min).
t 1 = waktu buang + waktu stand by sampai pembuangan mulai ((menit).
t 2 = waktu untuk posisi pengisian dan untuk Loader mulai mengisi (menit)

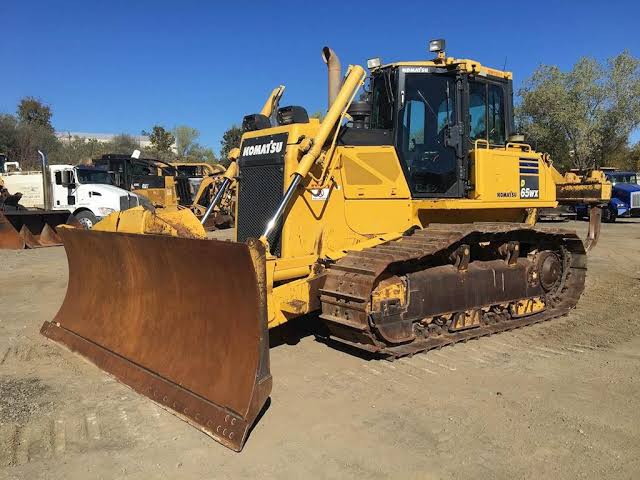

DOZER

Produktivitas Dozer

Produktivitas dozer sangat tergantung pada ukuran blade, ukuran traktor dan jarak tempuh.

Kapasitas BladeUntuk mencarinya dapat digunakan rumus atau table.

Rumus  V =  WHL/2

denga nilai:

W = 1,5 – 1,67 (m) dan

 Sudut α = 30 – 33⁰

Waktu Siklus

Pemgisian blade umumnya dilakukan pada 40-50 ft (13-17 m) pertama dari jarak tempuh. Pada saat kembali, blade dala keadaan kosong. Waktu angkut dan kembali bulldozer dapat ditentukan dari jarak dibagi kecepatan untuk setiap variable. Perhitungan waktu siklus ditentukan juga oleh suatu waktu yang konsisten (fixed time- FT) yang merupakan waktu yang dibutuhkan bulldozer untuk mempercepat dan memperlambat laju kendaraan. FT pada umumnya berkisar antara 0,10 – 0,15 menit. Waktu yang diperlukan oleh dozer untuk melakukan 1 siklus adalah :

CT = FT + HT + RT

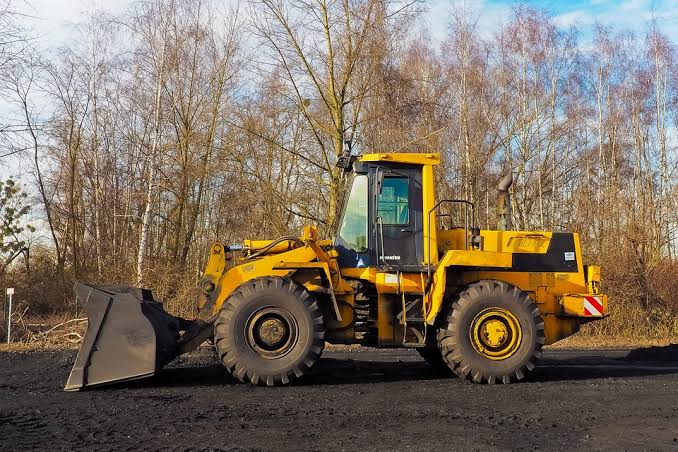

WHEEL LOADER

Waktu siklus Wheel Loader

Waktu yang ada pada perhitungan produksi loader terdiri dari beberapa komponen waktu antara lain:

• Raise time yaitu waktu yang diperlukan untuk mengangkat bucket dari bawah kesuatu ketinggian yang diinginkan (detik).
• Lower time yaitu waktu yang diperlukan untuk menurunkan bucket yang telah kosong (detik).
• Dump time yaitu waktu yang diperlukan untuk membongkar muatan.
Point diatas disebut fixed time yang diperkirakan besarnya antara 15 sampai 24 detik (0,25 – 0,40 menit)

Waktu tetap (memuat, membongkar dan manuver) masih dipengaruhi oleh beberapa faktor, oleh sebab itu waktu masih terus ditambah atau dikurangi sesuai dengan jenis pelaksanaan pekerjaanya.

Poduktivitas Wheel Loader

Perhitungan produktivitas loader menggunakan rumus sebagai berikut :

Produktivitas ( m3⁄jam)=bucket size x  60/CT  x BFF x efisiensi

dengan :          bucket size       = ukuran bucket (m³)

                        CT                   = cycle time, waktu siklus (menit)

                        BFF                 = bucket fill factor
